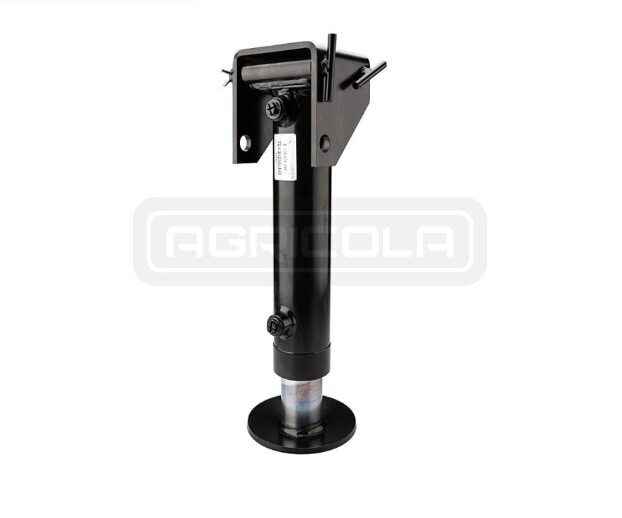

Hidrauliskā atbalsta pēda, dubultās darbības cilindrs, garums: 690mm, gājiens: 500mm,
Apraksts
HIDRAULISKĀ ATBALSTA PĒJA IEKĻAUTA AR MONTĀŽU
DUBULTĀS DARBĪBAS CILINDS
GĀZE 500 mm SIMBOLS:
| Simbols: | 7.01.70.60.500 |
| Detaļu ražotājs: | Hidrolīderis |
| Pielietojums: | Hidrauliskā atbalsta pēda ir uzlabots mehānisks elements, ko izmanto lauksaimniecības mašīnās, piekabēs un celtniecības mašīnās, |
| Darba veids: | dubultās darbības |
| Darba gājiens: | 500 mm |
| Garums dīkstāvē: | 690 mm |
| Garums atlocītā stāvoklī: | 1190 mm |
| Virzuļa ārējais diametrs: | 80 mm |
| Virzuļa iekšējais diametrs: | 70 mm |
| Virzuļa kāta ārējais diametrs: | 60 mm |
| Virzuļa stieņa iekšējais diametrs: | 50 mm |
| Pēdas diametrs: | 160 mm |
| Izpildmehānisma caurumu diametrs kronšteina montāžai: | 21 mm |
| Savienojuma porti: | 1/2" |
| Nominālais spiediens: | 16–32 MPa (160–320 bar) |
| Pārbaudes spiediens: | 25 MPa (250 bāri) |
